1、二、系统功能
1）0.37-15KW功率的闸门开启/关闭控制，支持单相200V和三项380V供电的闸门
2）对闸门运行产生的缺相、堵转、过流、错项、欠压等鼓掌快速保护。
3）可通过光纤、2G/3G/4G信号网络、数传电台、以太网等通信介质实现闸门工作状况，灌溉流量，灌渠液位、闸门实时视频图像等信息的远程传输监控
4）实时控制闸位的开启/闭合精度，可达到毫米级别
5）闸位开启的上限/下限限位精确保护
6）灌溉用水流量实时监测
7）灌渠水位的实时监测
8）闸门本地的图像/视频实时监测
9）超低功耗设计，支持在没有任何电力的野外，采用太阳能风能蓄电池供电系统供电
10）系统可以扩展蒸发量、大气温度、雨量、土壤水分、风速风向等精确监测
11）灌区管理者的手机能实时接收任何设备状况、实时灌溉流量等等信息
12）灌区管理者的手机能实时控制闸门的开启和闭合

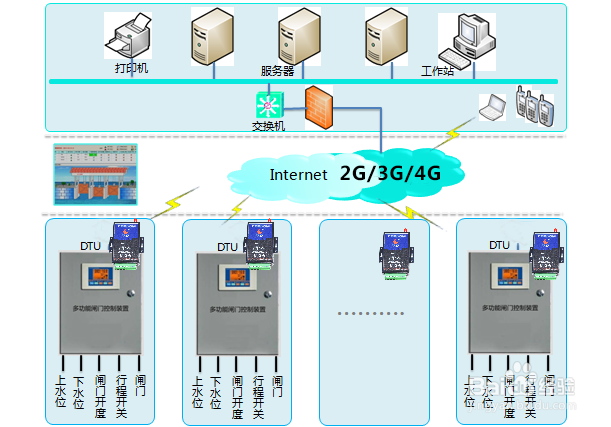

2、三、系统典型结构图

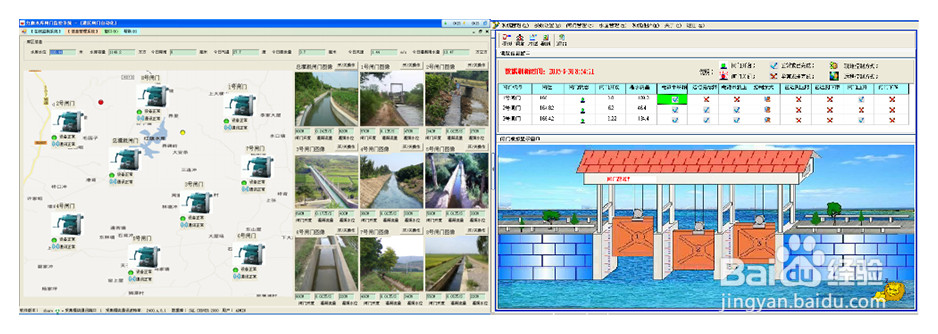

3、四、典型软件界面
4、五、手机测控操作流程
现在人人都有手机了，用手机作为遥控终端，实现灌区闸门设备的遥控、遥测、远程报警等功能。本手机短信测控端基于Android安卓 2.3或apple iOS 4以上版本平台手机
手机开闸指令：在手机界面选择某个闸门，再点击“开闸”按钮，为了避免误操作，手机需要输入密码确认。再把正确的密码输入后，手机将自动给该闸门发送开闸指令。等设备开闸完成后，自动将开闸后的电压、电流、灌渠水位，流量等信息回送到手机。
手机关闸指令：在手机界面选择某个闸门，再点击“关闸”按钮，为了避免误操作，手机需要输入密码确认。再把正确的密码输入后，手机将自动给该闸门发送开闸指令。等设备关闸完成后，自动将开闸后的电压、电流、灌渠水位，流量等信息回送到手机。
手机视频指令：可以和现地的设备直接视频（注意：建议使用4G网路），用户可以随时看到现地的实际状态。在手机界面选择某个闸门，再点击“视频”按钮，为了避免误操作，手机需要输入密码确认。再把正确的密码输入后，手机将自动给该闸门发送视频指令。现地设备收到指令后，将与本手机直接视频。
手机闸门开度选择指令：在手机界面选择某个闸门，再输入闸门要运行的高度，如现在闸门的开闸高度是45CM，为了增大灌溉流量，可以输入“55CM”，再配合开闸指令，闸门将自动运行到55CM的高度。
灌溉流量限制操作：在手机界面选择某个闸门，再输入累计流量限制数字，比如“2000立方”。为了避免误操作，手机需要输入密码确认。再把正确的密码输入后，手机将自动给该闸门发送灌溉流量限制指令。等现地计量达到“2000立方”后，自动关闸，并且将关闸信息回送本手机
手机查询指令：该指令是查询下设备的工况，在手机界面选择某个闸门，再点击“信息”按钮，为了避免误操作，手机需要输入密码确认。再把正确的密码输入后，设备自动将当前的电压、电流、灌渠水位，流量等信息回送到手机。
