1、首先制作刻度半圆环，实际是整圆环，下半截填充色，设置了无填充。
2、选中圆环系列，右键，设置数据系列格式，第一扇区起始角度，270°。
3、选中环形下半截的系列点，设置填充色为无填充。

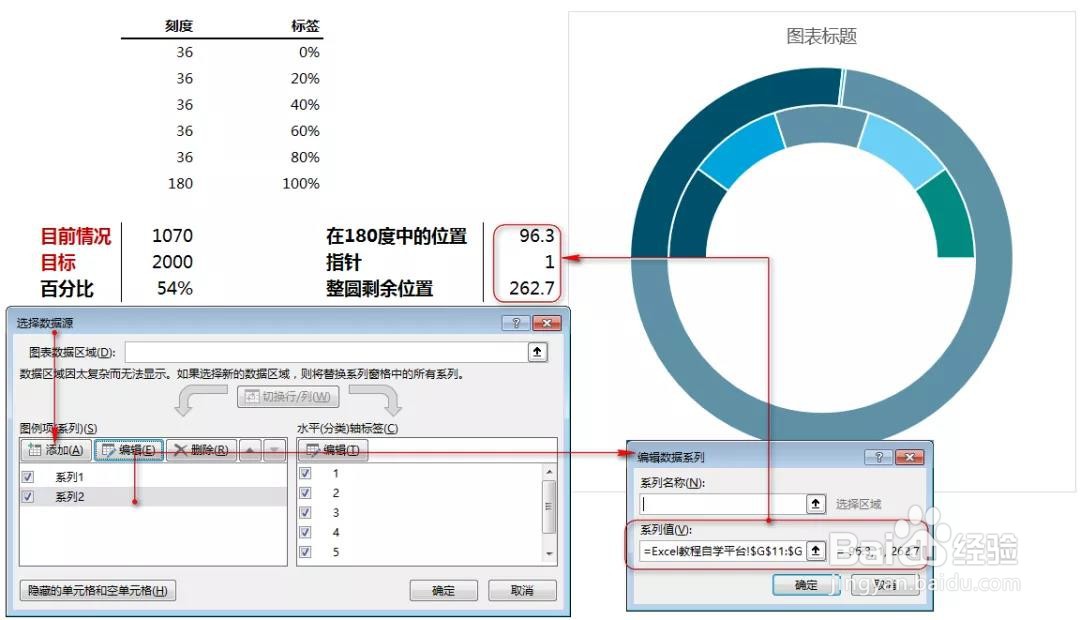

4、选中图表，右键，选择数据，添加一个系列，系列值选择图中红色框区域。
5、将系列2中的点1和点3的填充和轮廓颜色，都设置为无填充，系列2中的点2保持原有的颜色，设置系列2点2的轮廓颜色与其填充色相同，从而显示出指针的形状。

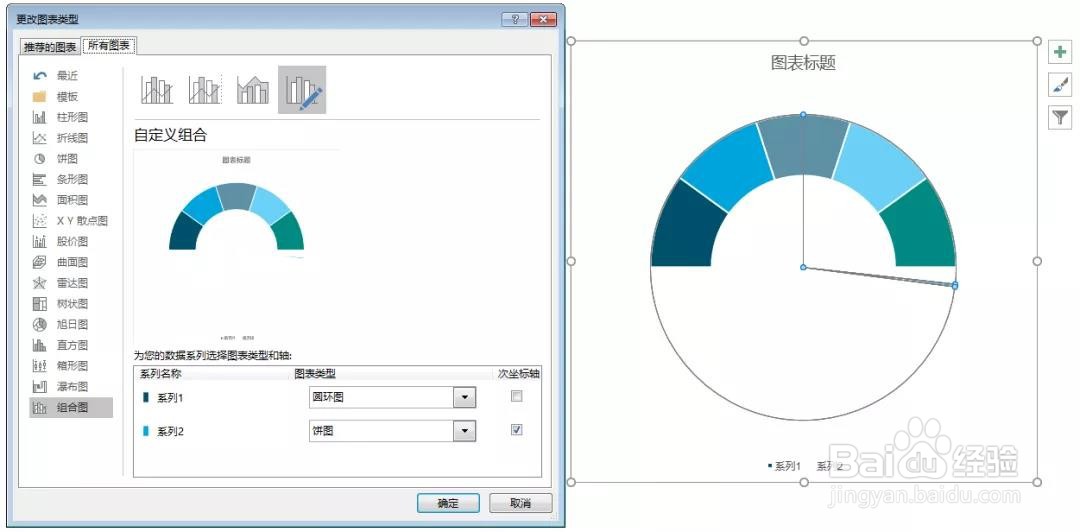

6、选择图表中任意一个系列，右键，选择更改系列图表类型，将系列2的图表类型改为饼图，勾选次坐标轴。
7、选中系列2饼图，设置数据系列格式，第一扇区起始角度，270°。
8、选择环形图系列，添加墙绅褡孛数据标签，使用单元格中的值，选择范围，标签数字0-100%，手动调整数据标签至合适位置。

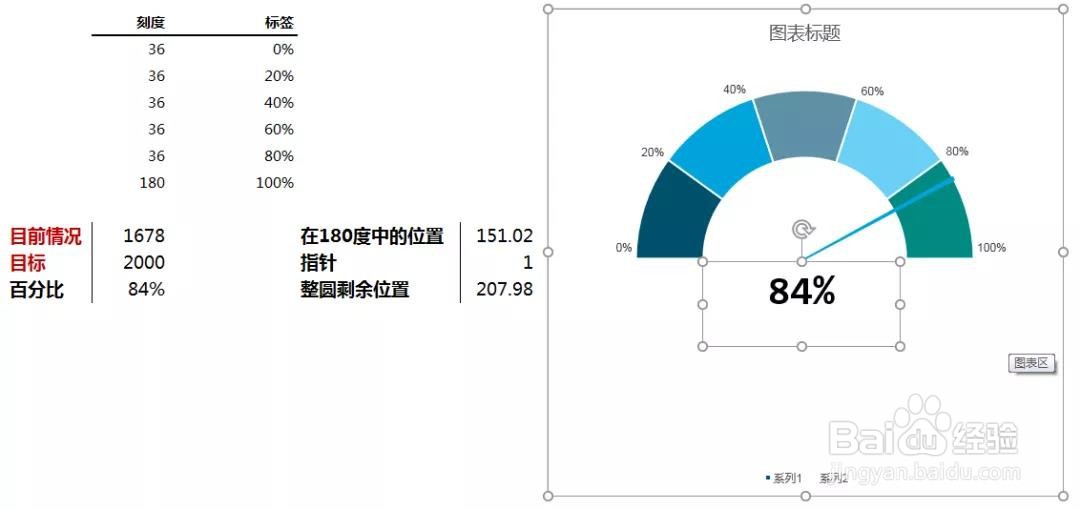

9、通过图表工具，格式，插入文本框，编辑栏中选择对应的单元格，从而链接百分比的数值显示。
10、选择绿色三角形，按CTRL+C，复制，选中上升系列，按CTRL+V，粘贴，替换原本散点图的标记。
11、图表美化，添加文字修饰说明。
